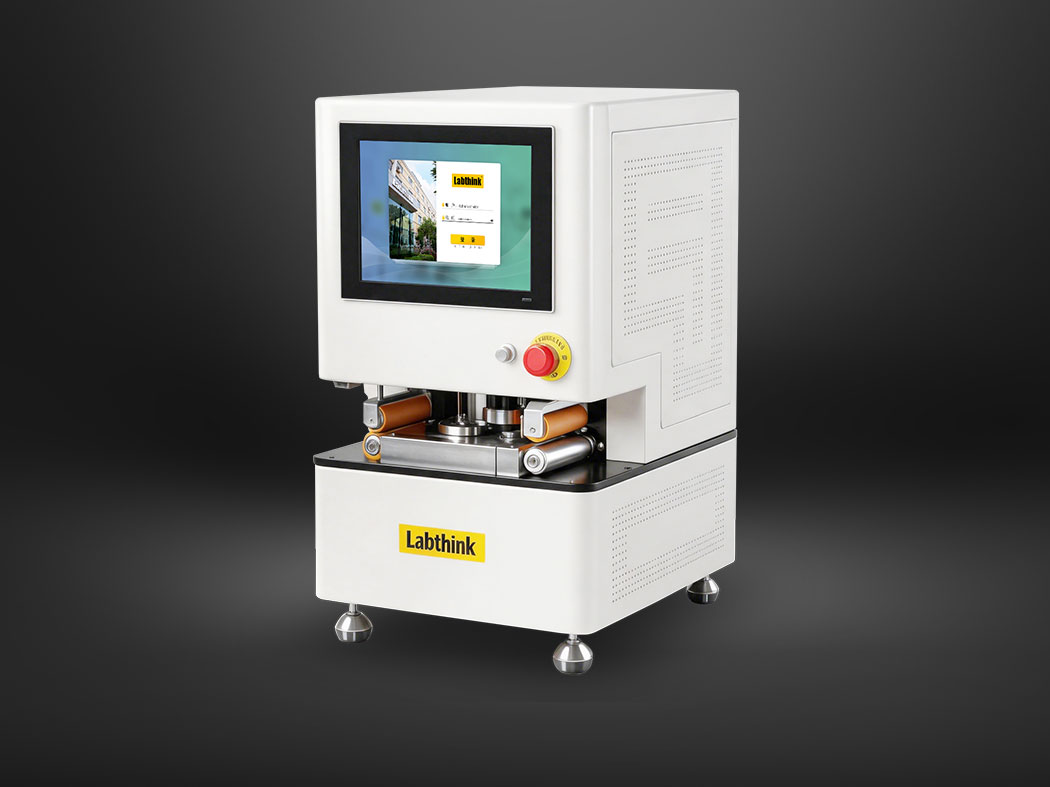

C910H Integriertes System zur Prüfung von Luftdurchlässigkeit, Durchstoßfestigkeit und Wanddicke

Das integrierte Prüfsystem C910H für Luftdurchlässigkeit, Durchstoßfestigkeit und Dicke nutzt das volumetrische Verfahren zur Gasdurchlässigkeitsprüfung und mechanische Prinzipien zur Messung von Durchstoßfestigkeit und Dicke. Es eignet sich besonders für die Messung von Luftdurchlässigkeit, Durchstoßfestigkeit und Dicke von Batterieseparatoren.

Produktmerkmale ^{Anmerkung 1}

Vollautomatisches, hochpräzises Luftvolumenbestimmungsverfahren

• Vollautomatische Messung des durch die Probe strömenden Luftvolumens, wodurch die herkömmliche manuelle Messung mit dem Schieberzylinder entfällt.
• Vollautomatische Druckregelung mit einer Druckgenauigkeit von unter 0,01 kPa.
• Der Prüfdruck kann flexibel und frei über die Software eingestellt werden.

Methode zur Dickenmessung mit Kontakt

• Ausgestattet mit einem kugelförmigen Messkopf aus Hartmetall, der eine hervorragende Verschleißfestigkeit bietet.
• Die Gleithaltbarkeit beträgt mehr als 100 Millionen Zyklen.
• Der Sensor verfügt über eine fotoelektrisch durchlässige lineare Gitterskala.

Mechanisches Durchstoßfestigkeitsmessverfahren

• Die Kraftgenauigkeit übertrifft Güteklasse 0,5 bei gleichzeitig hervorragender Wiederholgenauigkeit.
• Servoantrieb, Präzisionskugelgewindetrieb, stufenlose Drehzahlregelung und hochpräzise Drehzahlsteuerung.
• Die pneumatische Probenklemmung spart Zeit und Arbeitsaufwand und gewährleistet gleichzeitig eine gleichbleibende Klemmkraft.

Integrierte Messung mit automatischer Probenzufuhr

• Integrierte Erfassung von Luftdurchlässigkeit, Durchstoßfestigkeit und Dicke spart Arbeitsaufwand und steigert die Effizienz.
• Die Scanfunktion ermöglicht die automatische Identifizierung und Erfassung von Proben.
• Das duale Positionierungssystem reduziert effektiv Abweichungen bei der Probenzufuhr.

Intelligente Steuerung und zuverlässige Leistung

• 12,1-Zoll-Tablet-Computer mit integriertem Touchscreen und Windows-Betriebssystem.
• Sensoren, Servomotoren und pneumatisches System stammen von international renommierten Herstellern und gewährleisten stabile und zuverlässige Leistung mit geringer Ausfallrate und langer Lebensdauer.
• Automatische Überwachung von Umgebungstemperatur und -feuchtigkeit mit Echtzeitaufzeichnung der Testbedingungen.
• Die Luftdurchlässigkeitsprüfung unterstützt verschiedene Anzeigeeinheiten wie s/100 ml und μm/(Pa·s), um den unterschiedlichen Anforderungen verschiedener Normen gerecht zu werden.
• Die Software unterstützt mehrstufige Berechtigungsverwaltung und optionale Audit-Trail-Funktionen.

Testprinzip

Die Luftdurchlässigkeit wird in einer Umgebung mit kontrollierter Temperatur, Luftfeuchtigkeit und normalem Atmosphärendruck geprüft. Gemessen wird die Zeit, die 100 ml Luft benötigen, um unter einem vom Messgerät erzeugten Druck von 1,21 kPa eine Fläche von 6,45 cm² der Separatorprobe zu durchdringen.

Normen ^{Anmerkung 1}

ISO 5636, TAPPI T460, GB/T 36363-2018, GB/T 458-2008,GB/T 23227, GB/T 12655

Testanwendung ^{Anmerkung 1}

Technische Daten

Tabelle 1: Testparameter ^{Anmerkungs 2}

Tabelle 2: Technische Spezifikationen

Tabelle 3: Produktkonfiguration

Anmerkung 1: Die Referenznormen, Prüfanwendungen und Produktspezifikationen müssen den spezifischen Beschreibungen in den „Technischen Parametern“ entsprechen. „Referenznormen“ bezeichnen die Prüfmethode, die im Wesentlichen mit der in den Normen beschriebenen Methode übereinstimmt.

Anmerkung 2: Alle Parameter in der Tabelle wurden im Labthink-Labor von professionellen Mitarbeitern unter den erforderlichen Bedingungen und in Übereinstimmung mit den einschlägigen Laborumweltstandards gemessen.

Anmerkung 3: Das DataShield™ Data Shield System bietet sicheren und zuverlässigen Anwendungssupport für Daten, der von mehreren Labthink-Produkten genutzt werden kann. Bitte erwerben Sie es optional je nach Ihren Bedürfnissen.

Anmerkung: Labthink ist bestrebt, Produktleistung und -funktionen kontinuierlich zu verbessern. Daher können sich technische Spezifikationen und Aussehen der Produkte ohne vorherige Ankündigung ändern. Das Unternehmen behält sich das Recht vor, Änderungen vorzunehmen und die endgültige Auslegung der Spezifikationen vorzunehmen.
